Résumé

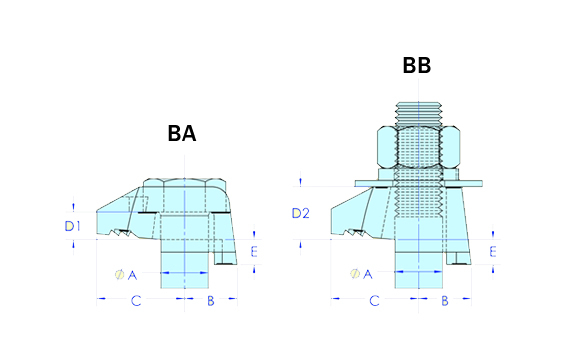

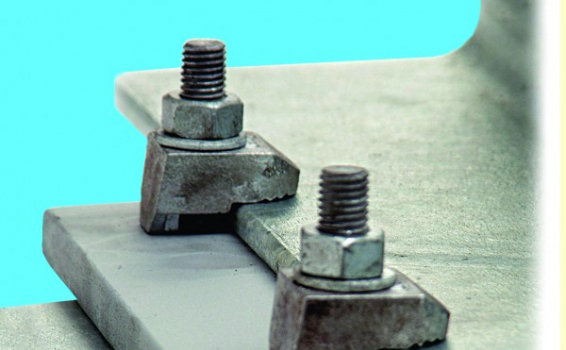

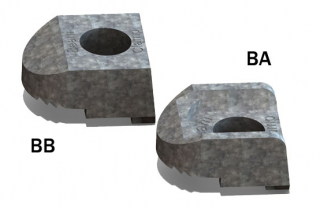

Les types BA et BB sont souvent utilisés ensemble pour fixer deux profilés en acier. Le type BA possède un évidement de la partie supérieure, permettant d’agripper la tête d’un boulon ou d’une vis de classe 8.8 , ce qui permet de serrer un écrou et une rondelle sur le côté plat du type BB avec un seul outil. Les deux fixations sont disponibles en trois hauteurs de talons 1, 2 ou 3 (dim. E), cette dimension doit être aussi proche que possible de l’épaisseur de l‘aile de la poutre sur laquelle elle se fixe, ou légèrement inférieure si elle ne peut pas être parfaitement identique. Les cales d’épaisseurs BF1, BG1 et BH1 peuvent être associées à la longueur de talon pour s’ajuster à l’épaisseur de l’aile de la poutrelle. Les types BA et BB conviennent pour les ailes parallèles et les ailes avec un profil ayant jusqu’à 8 degrés d’inclinaison. Ils peuvent également être utilisés seuls si une pièce de la charpente métallique a été pré-percée au préalable.
- Galvanisé à chaud EN ISO 1461
- Fabriqué en fonte nodulaire suivant la norme EN 1563
- Facteur de sécurité 5:1
- Homologué Lloyds Register
- Homologué DIBt
FAQs des produits
A quoi sert l'évidement dans le type BA ?
Réponse : L'évidemment est utilisée pour serrer la tête hexagonale d'un boulon ou écrou pour l’empêcher de tourner et de permettre le serrage à l'aide de seulement une clé.
Pourquoi les crapauds BA / BB ont des longueurs d’aile spécifiques?
Réponse : Les crapauds type BA et BB ont des longueurs de talon spécifiques qui sont montrés avec la dimension E dans notre documentation technique. La longueur de talon est utilisée en combinaison avec l'épaisseur des cales d'épaisseur pour assurer que le crapaud peut se connecter si près de 90 degrés par rapport à l’aile que possible. Nos crapauds type BB et BA sont disponibles en 3 longueurs de talon 1,2 et 3. Un tableau de calcul est disponible dans notre catalogue ou dans la partie Ressources sous la rubrique « prescrire BeamClamp ».
Doit-on toujours utiliser la BA et BB ensemble?
Réponse : Non, les types BA ou BB peuvent être utilisés seules lorsque le serrage d’une seule section d'acier est nécessaire. Dans cette situation, la référence BA est généralement utilisée pour faciliter l'installation, car le serrage peut être réalisé en utilisant un seul outil. La référence BB peut être utilisé, mais 2 clés de sont nécessaires pour l'installation.
Quelles calles d’épaisseur dois-je utiliser avec les types BA / BB?
Réponse : Les références BF1, BG1 et BH1 sont tous conçus pour fonctionner avec les crapauds BA et BB. Ces cales d’épaisseur sont utilisées pour assurer que le crapaud est installé aussi près de 90° sur l'acier que possible.
