Composants BEAMCLAMP type BBLN

Résumé

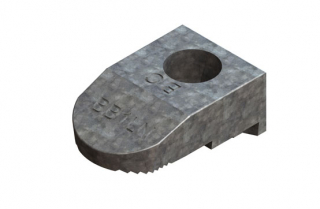

Le nouveau crapaud type BBLN ressemble au crapaud standard type BB, mais il a un nez plus long. Grâce à sa surface plus grande, il répartit la charge sur les ailes parallèles. Les cales d’épaisseur BH1, BF1 et BG1 peuvent être utilisés pour adapter l’épaulement des crapauds sur l’aile de la poutre. Consultez les tableaux pour trouver les combinaisons correctes en fonction des différentes épaisseurs de l’acier.

  • Galvanisé à chaud EN ISO 1461
  • Fabriqué en fonte nodulaire suivant la norme EN 1563
  • Facteur de sécurité 5 : 1
  • Certifié par un bureau de contrôle indépendant

Spécifications techniques

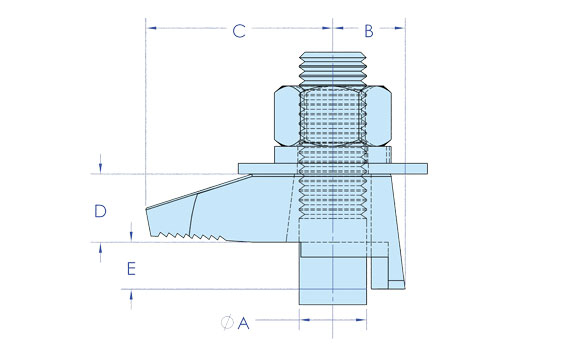

Diagram - Crapaud type BBLN
Diagram - Crapaud type BBLN
Référence A Boulon (mm) B (mm) C (mm) D (mm) E (mm) Largeur (mm) Couple (Nm) Charge de traction max (kN) par boulon Facteur de sécurité (5:1) Résistance au glissement (kN) pour 4 boulons
BBLNG12 M12 14,0 46,0 17,5 6,5 28,5 69 5,75 1,28
BBLNG16 M16 17,5 44,5 16,0 11,0 36,5 147 9,87 3,88
