Composants BEAMCLAMP type BE1 & BE2

Résumé

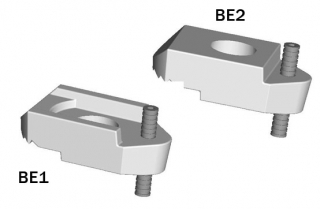

Les crapauds BE1 et BE2 possèdent un talon réglable par vis à l'arrière (conforme à la norme à la classe de résistance 12.9), afin de permettre un bon ajustement sur des épaisseurs d'acier variables. C'est le choix idéal lorsque l'épaisseur des ailes est inconnue, ou qu'elle est variable dans un même projet – dans la mesure où cela élimine la nécessité d'utiliser des cales d'épaisseur tant que la plage maximale de réglage (dim. E) n'est pas atteinte.

Lorsque ce maximum est dépassé, nos cales BF2 et BG2 peuvent être utilisées pour augmenter la plage de réglage. Veuillez noter que les modèles BE1 et BE2 ne conviennent pas pour des ailes dont l'inclinaison est supérieure à 5 degrés.

Spécifications techniques

Diagram - Composants type BE1 & BE2
Diagram - Composants type BE1 & BE2
Référence Référence

A

Dia. boulon
(Classe 8.8)

B
(mm)
C
(mm)
D1
(mm)
D2
(mm)
E
(mm)
F
(dia)
Largeur
(mm)
Couple
(Nm)
Charge de traction max (kN)
par boulon Facteur de sécurité
(5:1)

Résistance au glissement (kN)
pour quatre boulons Facteur de sécurité
(5:1)

BE1G10 / M10 20 20 6 / 5 à 20 M06 26 20 2.50 /
BE1G12 BE2G12 M12 26  25.5 7 13 6 à 22 M06 28.5 70 3.72 1.3
BE1G16 BE2G16 M16 30 31 9 17 7 à 23  M08 36 150   8.25 3.9
BE1G20 / M20 35 34 11 / 8 à 24 M10 44 290 16.12 11
BE1G24 / M24 49 49 13 / 10 à 30 M12 53 490 21.10 18

Ne jamais dépasser la charge maximale admissible indiquée.
