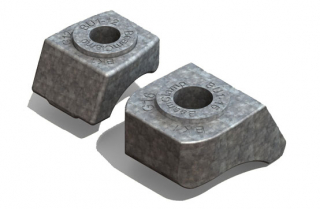

Composants BEAMCLAMP type BK1

Résumé

Le BK1 est une fixation auto-ajustable constituée de deux parties. Le corps principal possède un évidement permettant de loger une rondelle hémisphérique. Cela permet au corps de se régler à l’intérieur d’une plage de serrage spécifique, la rotation de la rondelle offre une surface plate pour un écrou. Ce mécanisme rend le produit parfait pour le serrage de charpentes métalliques dont le profil est incliné, jusqu’à 15 degrés, il est également extrêmement utile pour les projets où l’épaisseur de l’acier peut varier. Les versions M08, M10 et M12 possèdent un ergot supplémentaire sur le bord arrière, qui peut être positionnée dans l’extrémité ouverte de traverse ou rail – cela facilite le montage et évite toute torsion. Si la dimension maximale de serrage était dépassée, nos entretoises d’épaisseur BF2 et BG2 peuvent être utilisées pour l’augmenter.

  • Galvanisé à chaud EN ISO 1461
  • Fabriqué en fonte nodulairesuivant la norme EN 1563
  • Facteur de sécurité 5:1
  • Homologué Lloyds Register
  • Style auto-ajustable

FAQs des produits

Quel est l'avantage d'utiliser un crapaud BK?

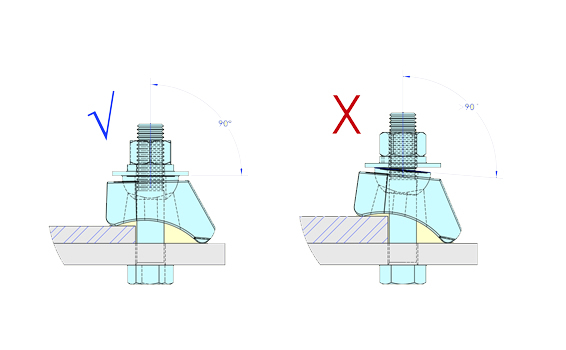

Réponse : Le crapaud BK est auto réglable de sorte qu'il puisse se connecter à une gamme d'épaisseurs de serrage sans cales d’épaisseur (Voir les gammes B1 et B2). La rondelle au milieu tourne pour permettre à la tête de la vis ou de l'écrou de serrer l’acier à 90°.

Peut-on utiliser des cales d’épaisseur avec le type BK ?

Réponse : Oui. Une fois l’épaisseur de serrage maximale du crapaud BK (Dim B1) est atteinte, il faut utiliser soit les cales d’épaisseur type BF2 ou BG2. Ces cales sont légèrement plus longues pour soutenir le dos du crapaud BK.Clamp.

Pourquoi le type BK a deux épaisseurs de serrage B1 et B2?

Réponse : Le type B1 est conçu pour utilisation sur une surface plate telle qu'une plaque de montage. Le type B2 est conçu pour utilisation avec des rails.

Pourquoi le BK en M08, M10 et M12 possède un onglet sur ​​le dos de celui-ci?

Réponse : Cette fonction permet de placer le type BK dans des rails ou des fentes et il empêche le crapaud de se tourner une fois serré.

Spécifications techniques

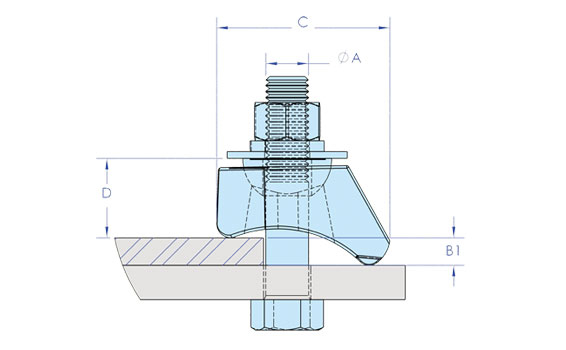

Diagram - Composants type BK1

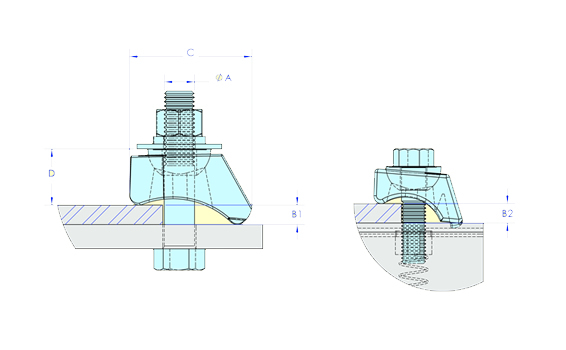

Diagram - Composants type BK1
Référence A Dia. boulon (Classe 8,8) B1 (mm) B2 (mm) C (mm) D (mm) Largeur (mm) Couple
(Nm)		 Charge de traction max (kN) par boulon Facteur de sécurité (5:1) Résistance au glissement (kN) pour quatre boulons Facteur de sécurité (5:1)
BK1G08 M08 3 à 12 3 à 9 42 14 41 6 1,25 X
BK1G10 M10 3 à 15 3 à 12 54 21 41 20 2,5 X
BK1G12 M12 3 à 18 3 à 15 48 17 41 70 6,12 1,41
BK1G16 M16 3 à 24 N/A 61 22,5 47 150 10,25 3,39
BK1G20 M20 3 à 30 N/A 73 26 58 290 22,06 5,63
