Composants BEAMCLAMP type BT & BW

Résumé

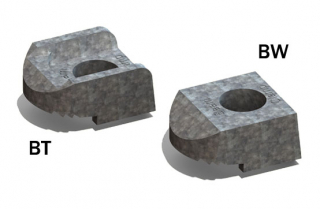

Les types BT et BW sont spécialement conçus avec une déclivité de 10 degrés au niveau du nez. Cette inclinaison les rend idéaux pour la fixation sur des structures métalliques dont le profil est incliné, comme les profils laminés ou les segments de rails de grue. Le type BT possède un évidemment la partie supérieure, permettant d'agripper la tête d'un boulon de classe 8.8 – alors que le type BW possède une partie plane permettant à un écrou et une rondelle d'être serrés sur cette surface. Ces deux crapauds sont disponibles en deux hauteurs de talon 1 ou 2 (dim. E), cette dimension doit être aussi proche que possible de l'épaisseur de la pièce métallique sur laquelle elle se fixe, ou légèrement inférieure si elle ne peut pas être parfaitement identique. Les cales d'épaisseur BF1, BG1 et BH1 peuvent être associées à la longueur de talon pour s'ajuster à l'épaisseur de l'aile de la poutrelle. Ils peuvent également être utilisés seuls si une pièce de la structure métallique a été prépercée.

FAQs des produits

A quoi sert l'évidement dans le type BT ?

Réponse : Non, mais si vous utilisez plus de trois cales d’épaisseur nous recommandons de vérifier l’épaisseur physique des produits avant installation. Cela est dû à la possibilité d'une accumulation des tolérances.

Pourquoi les crapauds BT/BW ont des longueurs d’aile spécifiques?

Réponse : Les crapauds type BT et BW ont des longueurs de talon spécifiques qui sont montrés avec la dimension E dans notre documentation technique. La longueur de talon est utilisée en combinaison avec l'épaisseur des cales d'épaisseur pour assurer que le crapaud peut se connecter si près de 90 degrés par rapport à l’aile que possible. Nos crapauds type BT et BW sont disponibles en 3 longueurs de talon 1,2 et 3. Un tableau de calcul est disponible dans notre catalogue ou dans la partie Ressources sous la rubrique « prescrire BeamClamp ».

Doit-on toujours utiliser le type BT et le type BW ensemble?

Réponse : Non, les types BT ou BW peuvent être utilisés seules lorsque le serrage d’une seule section d'acier est nécessaire. Dans cette situation, la référence BT est généralement utilisée pour faciliter l'installation, car le serrage peut être réalisé en utilisant un seul outil. La référence BW peut être utilisé, mais 2 clés sont nécessaires pour l'installation.

Quelles calles d’épaisseur dois-je utiliser avec les types BT/BW?

Réponse : Les types BF1, BG1 et BH1 sont conçus pour fonctionner avec les crapauds BT et BW. Les cales d’épaisseur sont utilisées pour assurer que le crapaud est installé aussi près de 90° sur l'acier que possible.

Spécifications techniques

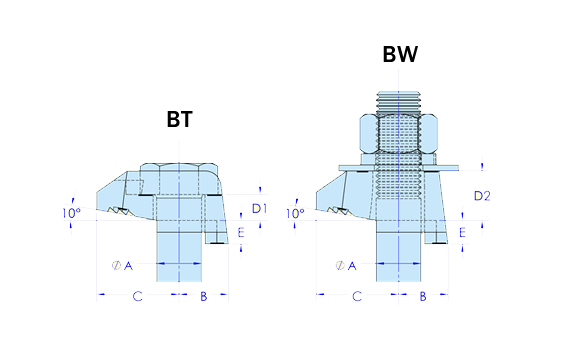

Diagram - Composants type BT & BW
Diagram - Composants type BT & BW
Référence Référence A Dia. boulon (Classe 8,8) B (mm) C (mm) D1 (mm) D2 (mm) E (mm) Largeur (mm) Couple (kN) Charge de traction max (kN) par boulon Facteur de sécurité (5:1) Résistance au glissement (kN) pour quarte boulons Facteur de sécurité (5:1)
1 2
BT G12 BW G12 M12 15 25,5 7 13 4 6 285 70 5,75 1,3
BT G16 BW G16 M16 17 31 9 17 6 8 36 150 9,87 3,9
BT G20 BW G20 M20 21 35 11 21 7 10 44 290 16,47 11
