BEAMCLAMP cales d’épaisseur pour BY

Résumé

Notre gamme de cales d’épaisseur est utilisée pour les faces inférieures du type BY. Elle permettent d’adapter l’épaulement des crapauds l’aile de la poutre.

Le type BY peut être utilisé dans une variété d'applications et notre équipe de conception se fera un plaisir de configurer une connexion spécifique à vos besoins. Une fiche techinique est disponible sur demande pour calculer la longueur du talon, les cales d'épaisseur, les longueurs de boulons ainsi que les dimensions des plaques de montage.

Spécifications techniques

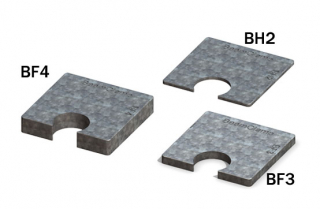

Diagram - Cales d'épaisseur pour BY
Diagram - Cales d'épaisseur pour BY
Type BF3
Référence A (mm) B (mm) C (mm) D (mm)
BF3G12 5 40 40 14
BF3G16 5 50 52 18
BF3G20 5 55 56 21

Type BF4
Référence A (mm) B (mm) C (mm) D (mm)
BF4G12 10 40 40 14
BF4G16 10 50 52 18
BF4G20 10 55 56 21

Type BH2
Référence A (mm) B (mm) C (mm) D (mm)
BH2G12 2 40 40 14
BH2G16 2 48 48 18
BH2G20 2 50 50 21
