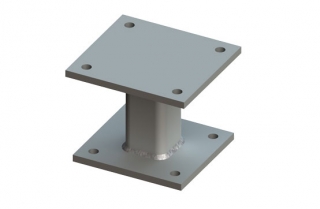

Plaques & consoles de montage BEAMCLAMP

Résumé

La plaque de montage est l’élément central du procédé BEAMCLAMP. Elle constitue la base de chaque installation et elle garanti que le crapaud est positionné correctement par rapport à son support ou profil.

De ce fait, l’entraxe des trous sur la plaque détermine à l’avance l’endroit exact où le crapaud sera utilisé.

FAQs des produits

Pourquoi a-t-on besoin d'une plaque de montage?

Réponse : La plaque de montage est fabriquée en fonction de la taille de la structure et donc elle assure que les crapauds sont solidement en place sur l’aile et qu’ils serrent sur l'acier. De plus, il empêche les pinces de tomber en arrière.

Peut-on percer l’acier et donc supprimer la nécessité d'une plaque de montage?

Réponse : Oui. S’il est possible de percer la structure existante, une plaque de montage n’est pas nécessaire. Par contre, cela veut dire que le réglage de la connexion n’est possible que dans un seul sens. Avec une plaque de montage, la connexion est totalement réglable dans les 2 axes, ce qui peut s’avérer très utile sur site.

La plaque de montage est disponible dans quelles finitions?

Réponse : Nos plaques standards sont livrées avec une couche de peinture d'apprêt car ils sont généralement utilisés à l’intérieur et cela est suffisant pour empêcher la corrosion. Nous pouvons toutefois les fournir dans n'importe quelle finition pour d'autres applications spécifiques.

Est-ce que la plaque de montage est livrée séparément aux crapauds?

Réponse : Non, la plaque de montage est fournie sous forme de kit avec tous les crapauds, des cales, des écrous et des rondelles dont on a besoin pour installer chaque connexion. Un dessin technique peut également être fourni avec chaque kit pour rendre l'installation facile et sûre.

Spécifications techniques

Diagram - Plaques & consoles de montage
Diagram - Plaques & consoles de montage
Tableau des dimensions pour les plaques de montage BEAMCLAMP
Boulon Dia. A (mm) Largeur Poutrelle supérieure + B (mm) Poutrelle inférieure Largeur + C (mm) Largeur Poutrelle supérieure min + D (mm) Largeur Poutrelle inférieure min + E (mm) Largeur Poutrelle supérieure min + F (mm) Largeur Poutrelle inférieure min + H (mm) Dia. T (mm) min
M08 10 10 40 40 60 60 10 8
M10 12 12 48 48 72 72 12 8
M12 14 14 56 56 84 84 14 8
M16 18 18 72 72 108 108 18 10
M20 22 22 88 88 132 132 22 12
M24 26 26 104 104 156 156 26 15

Épaisseur des crapauds (Dim "X")
Dia. boulon Type BA, BE1 & BT Type BB, BE2, BW & BBLN Type BK1
M08 4 8 8
M10 5 10 22
M12 6 12 25
M16 8 16 28
M20 10 20 35
M24 12 24 46

Épaisseur de l'ecrou/rondelle (Dim "N")
Dia. boulon N
M08 8
M10 10
M12 12
M16 16
M20 20
M24 24
