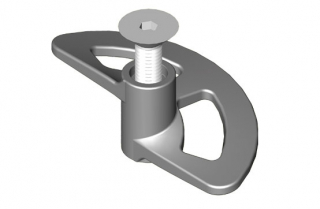

FLOORFIX HT

Résumé

Le FLOORFIX HT a été conçu d’après le retour d’informations des clients, pour permettre une fixation plus fonctionnelle, convenant à une plus large gamme d’applications.

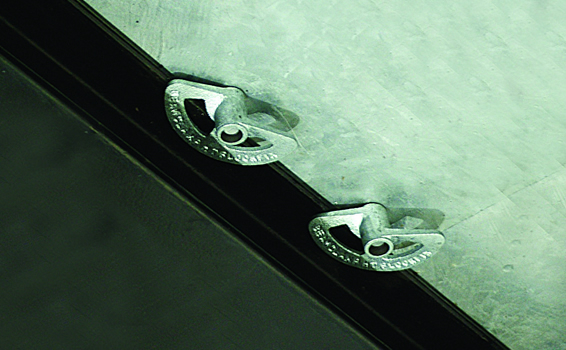

Le FLOORFIX HT est conçu pour fixer les plaques de sol sur une structure en acier, en n’intervenant que par le dessus, et sans avoir besoin de passer du temps à percer, tarauder, boulonner ou souder. Il utilise un mécanisme hélicoïdal qui peut être actionné à l’aide d’une clé six pans ordinaire. FLOORFIX HT porte ce nom parce qu’il offre un haut niveau de tolérance aux monteurs de charpente métallique. En effet, il permet de conserver tous les avantages de notre conception originale, tout en étant beaucoup plus facile d’utilisation. FLOORFIX HT permet de fixer les tôles larmées à une charpente acier qui serait érigée avec une tolérance de +/- 6 mm par rapport à sa position théorique. Il est capable de se fixer sur des poutrelles dont les ailes ont une épaisseur de 3 à 25 mm sans nécessiter de pièces supplémentaires.

  • Permet une tolérance de construction de +/- 6 mm
  • Peut fixer jusqu’à une épaisseur de 25 mmd’acier en standard
  • Finition galvanisée à chaud en standard
  • Montage simple et rapide par le haut seulement
  • Pas de percement, de filetage ou de soudure
  • Démontage simple pour d’éventuelle intervention d’entretien
  • Aucun outil ni compétence spécifique n’est nécessaire
  • Il n’est pas nécessaire d’avoir accès par le dessous
  • Testé pour son comportement en cas de vibrations par le TÜV

Spécifications techniques

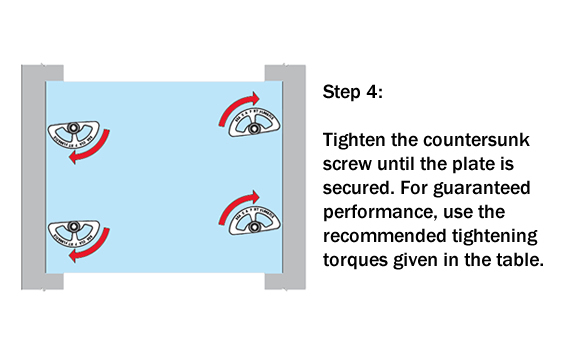

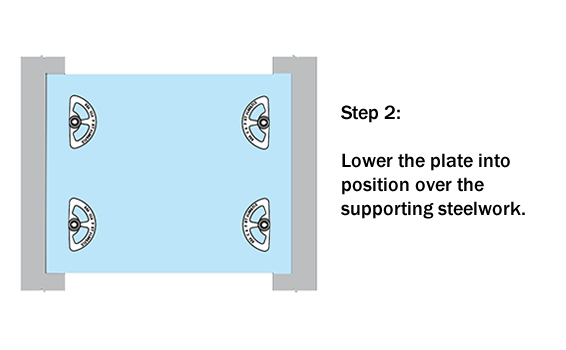

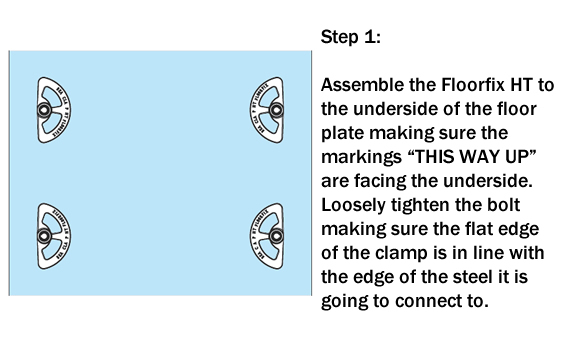

Diagram -
Diagram -
Référence Dia. vis Épaisseur tôle larmée Épaisseur d'aile de la poutre Couple de serrage (Nm)
Min Max Min Max
FLOORFIX M08HT M08 3 12 3 25 20
FLOORFIX M10HT M10 5 12 3 25 25
FLOORFIX M12HT M12 6 12 3 25 30
