Remarque: L’épaisseur de la plaque varie en fonction du code de conception suivi.
Veuillez contacter un ingénieur en structure pour plus de détails.

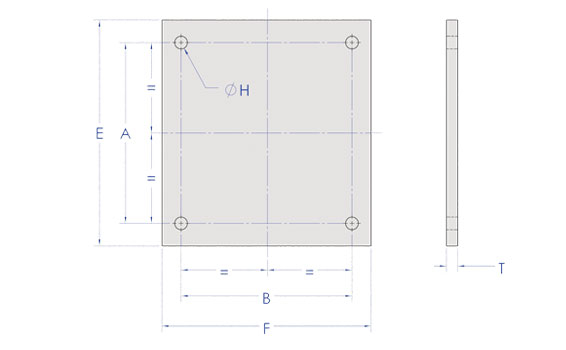

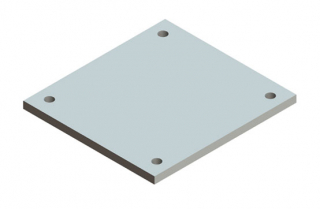

| Tableau des dimensions pour les plaques de montage pour type BY | |||||||
|---|---|---|---|---|---|---|---|
| Dia. boulon | Classe boulon | A (mm) Largeur Poutre supérieure + |
B (mm) Largeur poutre inférieure + |
C (mm) Largeur poutre supérieure + |
D (mm) Largeur poutre inférieure + |
H (mm) Dia. |
T (mm) Min. |
| M12 | 8,8 | 14 | 14 | 95 | 95 | 14 | 12 |
| M12 | 10,9 | 14 | 14 | 95 | 95 | 14 | 12 |
| M16 | 8,8 | 18 | 18 | 118 | 118 | 18 | 15 |
| M16 | 10,9 | 18 | 18 | 118 | 118 | 18 | 15 |
| M20 | 8,8 | 22 | 22 | 127 | 127 | 22 | 20 |
| M20 | 10,9 | 22 | 22 | 127 | 127 | 22 | 25 |
| Épaisseur des crapauds (Dim "X") | |||
|---|---|---|---|
| Dia. Boulon | Type BY (X) |
Type BY + BYP (X) |
|
| M12 | 13 | 23 | |
| M16 | 17 | 30 | |
| M20 | 22 | 37 | |
| Épaisseur de l'écrou/rondelle (Dim "N") | |
|---|---|
| Dia. boulon | N |
| M12 | 12 |
| M16 | 16 |
| M20 | 22 |
