Composants BEAMCLAMP type BC1 & BD1

Résumé

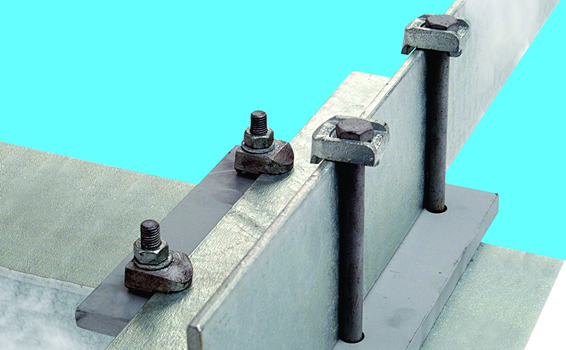

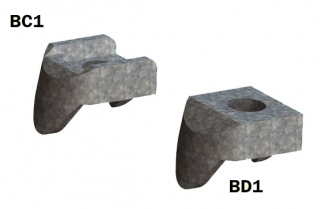

Les types BC1 et BD1 sont conçus pour s'accrocher sur les cornières en L ou des profilés en U. Il s peuvent servir à raccorder des profils U sur des profils U, ou en conjonction avec nos autres produits de fixation, pour faire des cornières en L /profil en U avec d'autres types de produits métalliques. Le crapaud BC1 possède un évidement à la partie supérieure, permettant d'agripper la tête d'un boulon, et le BD1 possède une partie plane permettant à un écrou et une rondelle d'être serrés sur cette surface. Il convient à une utilisation sur des tiges filetées, ou sur d'autres éléments filetés, mais nous conseillons toujours d'utiliser des éléments ayant une forte résistance à la traction, classe 8.8.

  • Galvanisé à chaud EN ISO 1461
  • Fabriqué en fonte nodulaire suivant la norme EN 1563
  • Facteur de sécurité 5:1
  • Homologué Lloyds Register

Ces produits ne sont pas recommandés pour les charges soumises au glissement.

FAQs des produits

A quoi sert l'évidement dans le type BC?

Réponse : L'évidemment est utilisée pour serrer la tête hexagonale d'un boulon ou écrou pour l’empêcher de tourner et de permettre le serrage à l'aide de seulement une clé.

Où peut-on utiliser les types BC ou BD?

Réponse : Les crapauds type BC et BD sont utilisées pour sécuriser des angles et des canaux à d'autres sections d’acier dans les applications de traction ou de positionnement.

Est-ce que le crapaud BC/BD peut être utilisé avec d'autres produits de la gamme BEAMCLAMP?

Réponse : Oui. Les crapauds BC et BD peuvent être combinés avec d'autres références BEAMCLAMP pour sécuriser des angles ou des canaux. En général, le type BC (évidé) est utilisé avec un crapaud BB, BK ou BW (Plat) et le type BD avec un crapaud évidé BA ou BT.

Quelles homologations ont les crapauds BC / BD?

Réponse : Les crapauds BC et BD ont été homologués pour utilisation dans des applications de traction ou de positionnement par Lloyds Register.

Spécifications techniques

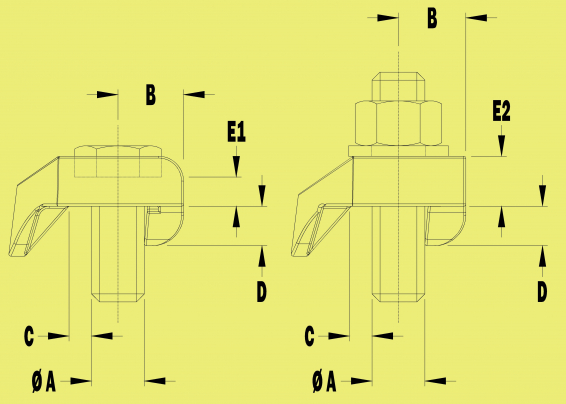

Diagram - Conposants type BC1 & BD1

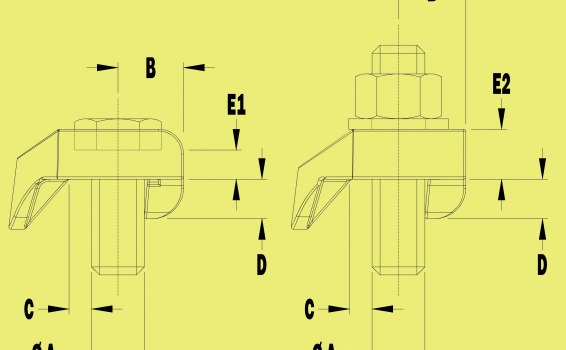

Diagram - Conposants type BC1 & BD1
Préférence A Dia. boulon (Classe 8,8) B (mm) C (mm) D (mm) E1 (mm) E2 (mm) Largeur (mm) Couple (Nm) Charge de traction max (kN) par boulon Facteur de sécurité (5:1)
BC1G08 / BD1G08 M08 9 5 6 5 9 22 3 1,25
BC1G10 / BD1G10 M10 12 4 7,5 6 11 29 10 2,5
BC1G12 / BD1G12 M12 15 6.5 9,5 7 12 31,5 35 4,32
BC1G16 / BD1G16 M16 17 8 11,5 9 17 41 75 7,5
BC1G20 / BD1G20 M20 21 9 13,5 11 21 49,5 145 11
BC1G24 / BD1G24 M24 26 13 17 13 25 60 245 17,17

Les charges maximales d’utilisations sont basées sur des ensembles testés dans des conditions typiques.
Consigne de sécurité: Ne jamais dépasser la charge maximale admissible indiquée
