BOXBOLT Anneau d’accrochage

Résumé

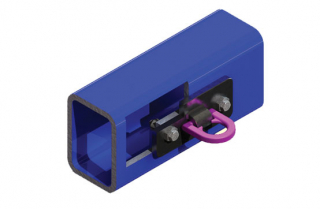

Le BOXBOLT Clamp RC est un moyen de fixer un point d'ancrage a des sections structurales creuses et d'autres éléments de structure quand l'accès est disponible à partir d'un seul côté.

La BOXBOLT type RC se compose du BOXBOLT galvanisé à chaud M12 et un anneau de charge soudé à une plaque d’ancrages fabriqués sur mesure qui permet d’atteindre des charges de travail jusqu'à 2500 kg. Le BOXBOLT type RC est facilement installé en perçant un ensemble prédéterminé de trous de 18mm dans une section métalliques. Il suffit ensuite d’aligner la plaque d'ancrage avec les trous et d’effectuer l’insertion et le serrage du BOXBOLT type RC au couple de serrage recommandés. Il n'y a plus besoin de souder sur site ou de tarauder.

Spécifications techniques

Diagram - Anneau d'accrochage
Diagram - Anneau d'accrochage
Référence Épaisseur parol Dia. de perçage Valeurs de charges Couple de serrage

Dimensions
W A B
  (mm) (mm) (kN) Nm (mm) (mm) (mm)
BQRC050-V 3 à 12 20 +/- 1 22,2 80 90 180 130
BQRC050-H 3 à 12 20 +/- 1 22,2 80 90 180 115
