FAST FIT kit sans soudure ou perçage

Résumé

FASTFIT est une solution en kit pour fixer les charpentes sans soudure ou perçage. Le système est livré avec un cadre qui entoure les fers et qui se glisse de façon à fixer les crapauds en bonne position. Une fois que le cadre est en place, le trou en oblong permet d’insérer les crapauds avec le boulon.

Il n’est pas nécessaire de faire fabriquer une plaque de montage et la visserie est fourni dans le kit.

Composants BEAMCLAMP type BE1 & BE2

Résumé

Les crapauds BE1 et BE2 possèdent un talon réglable par vis à l'arrière (conforme à la norme à la classe de résistance 12.9), afin de permettre un bon ajustement sur des épaisseurs d'acier variables. C'est le choix idéal lorsque l'épaisseur des ailes est inconnue, ou qu'elle est variable dans un même projet – dans la mesure où cela élimine la nécessité d'utiliser des cales d'épaisseur tant que la plage maximale de réglage (dim. E) n'est pas atteinte.

Lorsque ce maximum est dépassé, nos cales BF2 et BG2 peuvent être utilisées pour augmenter la plage de réglage. Veuillez noter que les modèles BE1 et BE2 ne conviennent pas pour des ailes dont l'inclinaison est supérieure à 5 degrés.

Outil de montage rapide BOXSOK

Résumé

L’outil de montage BOXSOK (brevet déposé) est un formidable outil de montage rapide spécialement conçu pour la fixation BOXBOLT. BOXSOK maintient le collier de la coquille d’expansion, de manière à l’empêcher de tourner tout en permettant au mécanisme d’entraînement interne de serrer le boulon. La partie interne du boulon tire le cône vers l’intérieur du corps fendu du corps, en écartant les lamelles de la coquille d’expansion. Le BOXSOK élimine la nécessité d’utiliser deux outils pour mettre en place le BOXBOLT, ce qui accélère considérablement le processus d’installation et le risque d’accident. Le BOXSOK existe dans tous les diamètres de BOXBOLT.

BOXBOLT

Résumé

Le BOXBOLT est une solution de montage à l’aveugle qui fonctionne sur le principe d’une cheville à expansion. Le BOXBOLT peut être utilisé avec des éléments de structure ronds, carrés, rectangulaires ou à tout autre type de structure lorsque l’accès est limité à un seul côté. Cette solution offre une excellente alternative à la soudure ou aux autres fixations externes permettant ainsi des réalisations plus sécurisantes.

Principaux avantages du système:

  • Charge maximale garantie par un facteur de sécurité de 5:1
  • Finition galvanisation à chaud disponible en standard
  • Finition électro-zingué disponible en standard
  • Finition acier inoxydable disponible en standard
  • Chevauchement des épaisseurs de serrage
  • Longueur spécifique sur demande
  • Assistance technique pour la conception des projets
  • Réduction du coût d’installation
  • Réduction du temps d’installation
  • Montage rapide par outil unique BOXSOK
  • Homologué par la Lloyds Register

GRATING CLIP

Résumé

Le GRATING CLIP est le modèle le plus courant utilisé pour fixer les caillebotis de maille de 30mm. Il offre une solution rapide et économique de fixation. Il est galvanisé à chaud et est livré avec un étrier supérieur qui permet de l’utiliser sur les bandes de grille ayant une maille de 30/41 mm.

GRATEFIX

Résumé

Le GRATEFIX est une fixation renforcée qui permet de maintenir les caillebotis à mailles ouvertes aux poutrelles de structure, en n’intervenant que par la face supérieure. Le GRATEFIX est constitué d’une pièce inférieure moulée qui offre une force de blocage plus importante contre la bride de la poutrelle. Le GRATEFIX est disponible dans plusieurs styles différents en fonction des dimensions de la grille et de l’utilisation. Une version galvanisée M10 est proposée, avec un étrier supérieur symétrique convenant à une dimension de maille de 30 mm, ou avec un étrier asymétrique permettant de convenir aux mailles de 30/41 mm. La version MO8 est également disponible en inox classe 304, avec un étrier supérieur convenant aux mailles de 30 mm.

  • Fonte malléable galvanisée
  • Acier inox Classe 304
  • Installation facile depuis la face supérieure seulement
  • Perçage, taraudage ou soudures inutiles
  • Permet de retirer ou de repositionner le caillebotis facilement
  • Aucun outil ni compétence spécifiques ne sont nécessaires
  • L’accès à la face inférieure n’est pas requis
  • Testé dans des conditions de vibration par le TÜV

Option 1:

  • Étrier supérieur embouti - inox norme EN 10088 classe 1.4301
  • (AISI 304)
  • Étrier inférieur moulé - inox norme ASTM A743 classe CF-8
  • (S30400)

Option 2:

  • Étrier supérieur embouti - acier doux norme
  • EN 10025 classe S275
  • Étrier inférieur moulé - fonte malléable norme
  • BS 1562 : classe EN-GJMB-300-06
  • Les deux avec finition galvanisée norme ASTM B695

Option 3:

  • Étrier supérieur embouti - acier doux norme
  • EN 10025 classe S275
  • Étrier inférieur moulé - fonte malléable norme
  • BS 1562:lasse EN-GJMB-300-06
  • Les deux avec finition galvanisée norme ASTM B695

FLOORFIX HT

Résumé

Le FLOORFIX HT a été conçu d’après le retour d’informations des clients, pour permettre une fixation plus fonctionnelle, convenant à une plus large gamme d’applications.

Le FLOORFIX HT est conçu pour fixer les plaques de sol sur une structure en acier, en n’intervenant que par le dessus, et sans avoir besoin de passer du temps à percer, tarauder, boulonner ou souder. Il utilise un mécanisme hélicoïdal qui peut être actionné à l’aide d’une clé six pans ordinaire. FLOORFIX HT porte ce nom parce qu’il offre un haut niveau de tolérance aux monteurs de charpente métallique. En effet, il permet de conserver tous les avantages de notre conception originale, tout en étant beaucoup plus facile d’utilisation. FLOORFIX HT permet de fixer les tôles larmées à une charpente acier qui serait érigée avec une tolérance de +/- 6 mm par rapport à sa position théorique. Il est capable de se fixer sur des poutrelles dont les ailes ont une épaisseur de 3 à 25 mm sans nécessiter de pièces supplémentaires.

  • Permet une tolérance de construction de +/- 6 mm
  • Peut fixer jusqu’à une épaisseur de 25 mmd’acier en standard
  • Finition galvanisée à chaud en standard
  • Montage simple et rapide par le haut seulement
  • Pas de percement, de filetage ou de soudure
  • Démontage simple pour d’éventuelle intervention d’entretien
  • Aucun outil ni compétence spécifique n’est nécessaire
  • Il n’est pas nécessaire d’avoir accès par le dessous
  • Testé pour son comportement en cas de vibrations par le TÜV

BOXBOLT Anneau d’accrochage

Résumé

Le BOXBOLT Clamp RC est un moyen de fixer un point d'ancrage a des sections structurales creuses et d'autres éléments de structure quand l'accès est disponible à partir d'un seul côté.

La BOXBOLT type RC se compose du BOXBOLT galvanisé à chaud M12 et un anneau de charge soudé à une plaque d’ancrages fabriqués sur mesure qui permet d’atteindre des charges de travail jusqu'à 2500 kg. Le BOXBOLT type RC est facilement installé en perçant un ensemble prédéterminé de trous de 18mm dans une section métalliques. Il suffit ensuite d’aligner la plaque d'ancrage avec les trous et d’effectuer l’insertion et le serrage du BOXBOLT type RC au couple de serrage recommandés. Il n'y a plus besoin de souder sur site ou de tarauder.

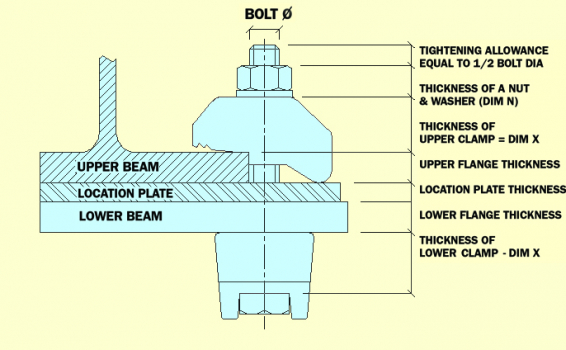

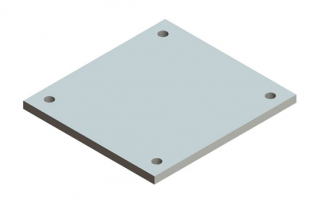

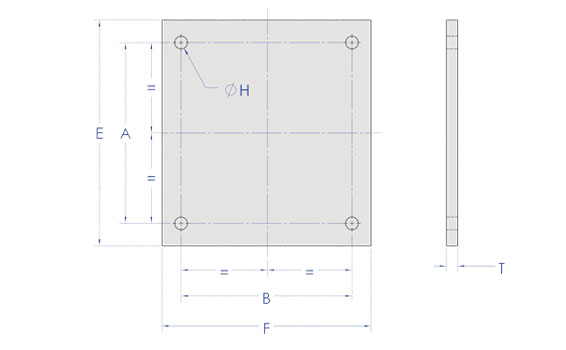

BEAMCLAMP Plaque de montage et longueur de vis pour type BY

Résumé

Remarque: L’épaisseur de la plaque varie en fonction du code de conception suivi.


Veuillez contacter un ingénieur en structure pour plus de détails.

BEAMCLAMP cales d’épaisseur pour BY

Résumé

Notre gamme de cales d’épaisseur est utilisée pour les faces inférieures du type BY. Elle permettent d’adapter l’épaulement des crapauds l’aile de la poutre.

Le type BY peut être utilisé dans une variété d'applications et notre équipe de conception se fera un plaisir de configurer une connexion spécifique à vos besoins. Une fiche techinique est disponible sur demande pour calculer la longueur du talon, les cales d'épaisseur, les longueurs de boulons ainsi que les dimensions des plaques de montage.

Composants BEAMCLAMP type BBLN

Résumé

Le nouveau crapaud type BBLN ressemble au crapaud standard type BB, mais il a un nez plus long. Grâce à sa surface plus grande, il répartit la charge sur les ailes parallèles. Les cales d’épaisseur BH1, BF1 et BG1 peuvent être utilisés pour adapter l’épaulement des crapauds sur l’aile de la poutre. Consultez les tableaux pour trouver les combinaisons correctes en fonction des différentes épaisseurs de l’acier.

  • Galvanisé à chaud EN ISO 1461
  • Fabriqué en fonte nodulaire suivant la norme EN 1563
  • Facteur de sécurité 5 : 1
  • Certifié par un bureau de contrôle indépendant

Composants BEAMCLAMP type BY & BYP

Résumé

Le type BY est conçu pour des applications en glissement où lorsque la charge en traction excèdent la capacité des produits BEAMCLAMP standard. Il dispose d'un évidemment afin d’empêcher la tête du boulon de tourner lors de l'installation. La rondelle BYP type peut être utilisée pour remplir la cavité afin de fournir une surface plane pour une rondelle et un écrou. Le talon du type BY permet une utilisation avec des trous oblongs pour une plus grande diversité dans les applications.

Le type BY peut être utilisé dans une variété d'applications et notre équipe de conception se fera un plaisir de configurer une connexion spécifique à vos besoins.

  • Galvanisé à chaud EN ISO 1461
  • Fabriqué en fonte nodulaire suivantela norme EN 1563

FAQs des produits

Pourquoi le crapaud BY support des charges de friction si élevées?

Réponse : Le crapaud BY a des sections beaucoup plus grandes que nos crapauds standards qui lui permettent d'être resserrée à des couples de serrage beaucoup plus élevés. Ceci augmente considérablement la force de serrage sur l'acier et augmente donc la capacité de glissement frictionnel. Le type BY peut être utilisé avec des boulons de classe 8.8 ou 10.9 et pour encore augmenter la capacité de frottement des boulons A490 peuvent être utilisés avec un couple de serrage plus élevé.

Quel est le l’application du type BYP?

Réponse : Le type BYP est utilisé pour remplir l’évidemment du type BY et de le convertir en un crapaud à haut plat. 2 crapauds BY peuvent donc être utilisés ensemble et une seule clé suffit pour serrer la connexion.

Quelle est le mode de la rupture limite?

Réponse : Le mode de rupture limite est lorsque la connexion s’est déplacée d’1 mm à partir de sa position d'origine. Le coefficient de sécurité de 2 pour 1 est ensuite appliqué à cette charge, par conséquent, la charge d'essai que nous publions est à la moitié de celle du point où la connexion se déplace de 1 mm.

Peut-on utiliser des cales d’épaisseur avec le type BY ?

Réponse : Oui, nos cales d’épaisseur BF3, BF4 et BH2 sont conçus pour être utilisés avec le type BY. Un tableau de calcul est disponible sur notre section Ressources sous "Prescrire BeamClamp », qui montre quelles longueurs talon et cales d’épaisseur sont nécessaires.

Plaques & consoles de montage BEAMCLAMP

Résumé

La plaque de montage est l’élément central du procédé BEAMCLAMP. Elle constitue la base de chaque installation et elle garanti que le crapaud est positionné correctement par rapport à son support ou profil.

De ce fait, l’entraxe des trous sur la plaque détermine à l’avance l’endroit exact où le crapaud sera utilisé.

FAQs des produits

Pourquoi a-t-on besoin d'une plaque de montage ?

Réponse : La plaque de montage est fabriquée en fonction de la taille de la structure et donc elle assure que les crapauds sont solidement en place sur l’aile et qu’ils serrent sur l'acier. De plus, il empêche les pinces de tomber en arrière.

Peut-on percer l’acier et donc supprimer la nécessité d'une plaque de montage ?

Réponse : Oui. S’il est possible de percer la structure existante, une plaque de montage n’est pas nécessaire. Par contre, cela veut dire que le réglage de la connexion n’est possible que dans un seul sens. Avec une plaque de montage, la connexion est totalement réglable dans les 2 axes, ce qui peut s’avérer très utile sur site.

BEAMCLAMP Cales d’épaisseur

Résumé

Notre gamme de cales d’épaisseur est utilisée pour les faces inférieures des crapauds. Elle permettent d’adapter l’épaulement des crapauds l’aile de la poutre. Nous avons une série de cales d’épaisseur conçues pour les crapauds BA, BB, BT et BW ainsi qu’une série longue pour les modèles BE1, BE2 et BK1 qui ont un empattement plus long sur l’acier. Les cales d’épaisseur peuvent être utilisées en combinaison avec la taille du talon du crapaud afin de garantir une fixation correcte.

FAQs des produits

Y a-t-il un nombre maximal de cales d’épaisseur que je dois utiliser?

Réponse : Non, mais si vous utilisez plus de trois cales d’épaisseur nous recommandons de vérifier l’épaisseur physique des produits avant installation. Cela est dû à la possibilité d'une accumulation des tolérances.

Faut-il poser les cales d’épaisseur dans un sens particulier ?

Réponse : Oui. Le texte doit toujours être vers le haut pour assurer une installation correcte. Ceci n'est pas indispensable sur les cales BH1 et BH2 car ils sont totalement plats, mais sur les références moulées il assurera que la surface plate est vers le haut pour soutenir le dos de la pince correctement.

Comment puis-je savoir combien de morceaux d'emballage à utiliser?

Réponse : Cela peut être rapidement calculé en cliquant sur notre section Ressources sous la rubrique «Préscrire Beamclamp ". Ou, si vous avez besoin d'aide, veuillez contacter notre service technique.

Quelle est l’épaisseur de la cale d’épaisseur ?

Réponse : L'épaisseur de la cale d’épaisseur est toujours affichée comme dimension A sur nos tableaux techniques. Il doit être utilisé en combinaison avec la longueur de talon ou de l’épaisseur de serrage du crapaud avec lequel il est utilisé.

Composants BEAMCLAMP type BL

Résumé

Le modèle BL est utilisé pour se fixer directement sur la structure métallique, sans qu'il y ait besoin de plaque de montage. Les applications courantes du produit consistent à fixer deux profilés en acier de la même largeur positionnées en parallèle, où à serrer les deux bords de récipients sous pression. Il peut également être utilisé avec des clips et des consoles situés sous l'écrou et la rondelle, afin de fixer des conduits ou même des tuyauteries. Ce crapaud est testé pour résister aux charges de tension et aux charges latérales, voir le tableau de données ci-dessous. Le modèle BL est spécifiquement conçu pour maintenir la tête d'un boulon ou d'un écrou, ce qui signifie qu'il peut toujours être mis en place à l'aide d'une seule clé. Le boulon central peut être remplacé par d'autres éléments filetés, comme une tige filetée, un boulon à oeil, ou un boulon en J, afin de fournir un élément de suspension.

  • Ne nécessite qu'un seul outil pour sa mise en place
  • Galvanisé à chaud EN ISO 1461
  • Compatible avec une grande plage d'épaisseurs
  • Compatible avec des clips/consoles
  • Testé pour résister aux charges de tension etaux charges latérales

FAQs des produits

Quelles sont les applications les plus courantes du crapaud BL?

Réponse : Le crapaud BL est utilisé pour fixer deux profilés en acier de la même largeur ensemble sans plaque de montage. Il est utilisé pour la fixation des accessoires temporaires et peut être utilisé pour suspendre la tuyauterie des bâtiments.

Est-ce le type BL est disponibles avec ou sans le boulon?

Réponse : Oui. Le crapaud BL peut être acheté comme un élément assemblé, y compris une vis, écrous et rondelles ou avec les deux éléments de serrage séparément. L’assemblage est utilisé pour serrer de l’acier directement ou avec un support sous l’écrou et l’option de deux pièces est souvent utilisée avec une tige filetée pour réaliser un support pour tuyauteries ou d’autres services de construction.

Quelle est la portée de l’épaisseur de serrage du type BL?

Réponse : La conception du type BL lui permet de serrer à presque n'importe quelle épaisseur d’acier, jusqu’à un maximum donné dans la colonne D dans le tableau technique.

Est-ce que le BL est testé pour un arrachement vers l'arrière?

Réponse : Oui. Le crapaud BL a été testé pour une charge à l’arrachement vers l’arrière comme il est parfois utilisé avec des supports qui se connectent à des supports qui appliqueraient ce type de charge. Il est également testé à la traction dans le centre du boulon / tige filetée et au niveau du nez pour simuler le serrage de deux côtés d'une connexion.

Composants BEAMCLAMP type BC1 & BD1

Résumé

Les types BC1 et BD1 sont conçus pour s'accrocher sur les cornières en L ou des profilés en U. Ils peuvent servir à raccorder des profils U sur des profils U, ou en conjonction avec nos autres produits de fixation, pour faire des cornières en L /profil en U avec d'autres types de produits métalliques. Le crapaud BC1 possède un évidement à la partie supérieure, permettant d'agripper la tête d'un boulon, et le BD1 possède une partie plane permettant à un écrou et une rondelle d'être serrés sur cette surface. Il convient à une utilisation sur des tiges filetées, ou sur d'autres éléments filetés, mais nous conseillons toujours d'utiliser des éléments ayant une forte résistance à la traction, classe 8.8.

  • Galvanisé à chaud EN ISO 1461
  • Fabriqué en fonte nodulaire suivant la norme EN 1563
  • Facteur de sécurité 5:1
  • Homologué Lloyds Register

Ces produits ne sont pas recommandés pour les charges soumises au glissement.

FAQs des produits

A quoi sert l'évidement dans le type BC?

Réponse : L'évidemment est utilisée pour serrer la tête hexagonale d'un boulon ou écrou pour l’empêcher de tourner et de permettre le serrage à l'aide de seulement une clé.

Où peut-on utiliser les types BC ou BD?

Réponse : Les crapauds type BC et BD sont utilisées pour sécuriser des angles et des canaux à d'autres sections d’acier dans les applications de traction ou de positionnement.

Est-ce que le crapaud BC/BD peut être utilisé avec d'autres produits de la gamme BEAMCLAMP?

Réponse : Oui. Les crapauds BC et BD peuvent être combinés avec d'autres références BEAMCLAMP pour sécuriser des angles ou des canaux. En général, le type BC (évidé) est utilisé avec un crapaud BB, BK ou BW (Plat) et le type BD avec un crapaud évidé BA ou BT.

Quelles homologations ont les crapauds BC / BD?

Réponse : Les crapauds BC et BD ont été homologués pour utilisation dans des applications de traction ou de positionnement par Lloyds Register.

Composants BEAMCLAMP type BT & BW

Résumé

Les types BT et BW sont spécialement conçus avec une déclivité de 10 degrés au niveau du nez. Cette inclinaison les rend idéaux pour la fixation sur des structures métalliques dont le profil est incliné, comme les profils laminés ou les segments de rails de grue. Le type BT possède un évidemment la partie supérieure, permettant d'agripper la tête d'un boulon de classe 8.8 – alors que le type BW possède une partie plane permettant à un écrou et une rondelle d'être serrés sur cette surface. Ces deux crapauds sont disponibles en deux hauteurs de talon 1 ou 2 (dim. E), cette dimension doit être aussi proche que possible de l'épaisseur de la pièce métallique sur laquelle elle se fixe, ou légèrement inférieure si elle ne peut pas être parfaitement identique. Les cales d'épaisseur BF1, BG1 et BH1 peuvent être associées à la longueur de talon pour s'ajuster à l'épaisseur de l'aile de la poutrelle. Ils peuvent également être utilisés seuls si une pièce de la structure métallique a été prépercée.

FAQs des produits

A quoi sert l'évidement dans le type BT ?

Réponse : Non, mais si vous utilisez plus de trois cales d’épaisseur nous recommandons de vérifier l’épaisseur physique des produits avant installation. Cela est dû à la possibilité d'une accumulation des tolérances.

Pourquoi les crapauds BT/BW ont des longueurs d’aile spécifiques?

Réponse : Les crapauds type BT et BW ont des longueurs de talon spécifiques qui sont montrés avec la dimension E dans notre documentation technique. La longueur de talon est utilisée en combinaison avec l'épaisseur des cales d'épaisseur pour assurer que le crapaud peut se connecter si près de 90 degrés par rapport à l’aile que possible. Nos crapauds type BT et BW sont disponibles en 3 longueurs de talon 1,2 et 3. Un tableau de calcul est disponible dans notre catalogue ou dans la partie Ressources sous la rubrique « prescrire BeamClamp ».

Doit-on toujours utiliser le type BT et le type BW ensemble?

Réponse : Non, les types BT ou BW peuvent être utilisés seules lorsque le serrage d’une seule section d'acier est nécessaire. Dans cette situation, la référence BT est généralement utilisée pour faciliter l'installation, car le serrage peut être réalisé en utilisant un seul outil. La référence BW peut être utilisé, mais 2 clés sont nécessaires pour l'installation.

Quelles calles d’épaisseur dois-je utiliser avec les types BT/BW?

Réponse : Les types BF1, BG1 et BH1 sont conçus pour fonctionner avec les crapauds BT et BW. Les cales d’épaisseur sont utilisées pour assurer que le crapaud est installé aussi près de 90° sur l'acier que possible.

Composants BEAMCLAMP type BK1

Résumé

Le BK1 est une fixation auto-ajustable constituée de deux parties. Le corps principal possède un évidement permettant de loger une rondelle hémisphérique. Cela permet au corps de se régler à l’intérieur d’une plage de serrage spécifique, la rotation de la rondelle offre une surface plate pour un écrou. Ce mécanisme rend le produit parfait pour le serrage de charpentes métalliques dont le profil est incliné, jusqu’à 15 degrés, il est également extrêmement utile pour les projets où l’épaisseur de l’acier peut varier. Les versions M08, M10 et M12 possèdent un ergot supplémentaire sur le bord arrière, qui peut être positionnée dans l’extrémité ouverte de traverse ou rail – cela facilite le montage et évite toute torsion. Si la dimension maximale de serrage était dépassée, nos entretoises d’épaisseur BF2 et BG2 peuvent être utilisées pour l’augmenter.

  • Galvanisé à chaud EN ISO 1461
  • Fabriqué en fonte nodulairesuivant la norme EN 1563
  • Facteur de sécurité 5:1
  • Homologué Lloyds Register
  • Style auto-ajustable

FAQs des produits

Quel est l'avantage d'utiliser un crapaud BK?

Réponse : Le crapaud BK est auto réglable de sorte qu'il puisse se connecter à une gamme d'épaisseurs de serrage sans cales d’épaisseur (Voir les gammes B1 et B2). La rondelle au milieu tourne pour permettre à la tête de la vis ou de l'écrou de serrer l’acier à 90°.

Peut-on utiliser des cales d’épaisseur avec le type BK ?

Réponse : Oui. Une fois l’épaisseur de serrage maximale du crapaud BK (Dim B1) est atteinte, il faut utiliser soit les cales d’épaisseur type BF2 ou BG2. Ces cales sont légèrement plus longues pour soutenir le dos du crapaud BK.Clamp.

Pourquoi le type BK a deux épaisseurs de serrage B1 et B2?

Réponse : Le type B1 est conçu pour utilisation sur une surface plate telle qu'une plaque de montage. Le type B2 est conçu pour utilisation avec des rails.

Pourquoi le BK en M08, M10 et M12 possède un onglet sur ​​le dos de celui-ci?

Réponse : Cette fonction permet de placer le type BK dans des rails ou des fentes et il empêche le crapaud de se tourner une fois serré.

Composants BEAMCLAMP type BA & BB

Résumé

Les types BA et BB sont souvent utilisés ensemble pour fixer deux profilés en acier. Le type BA possède un évidement de la partie supérieure, permettant d’agripper la tête d’un boulon ou d’une vis de classe 8.8 , ce qui permet de serrer un écrou et une rondelle sur le côté plat du type BB avec un seul outil. Les deux fixations sont disponibles en trois hauteurs de talons 1, 2 ou 3 (dim. E), cette dimension doit être aussi proche que possible de l’épaisseur de l‘aile de la poutre sur laquelle elle se fixe, ou légèrement inférieure si elle ne peut pas être parfaitement identique. Les cales d’épaisseurs BF1, BG1 et BH1 peuvent être associées à la longueur de talon pour s’ajuster à l’épaisseur de l’aile de la poutrelle. Les types BA et BB conviennent pour les ailes parallèles et les ailes avec un profil ayant jusqu’à 8 degrés d’inclinaison. Ils peuvent également être utilisés seuls si une pièce de la charpente métallique a été pré-percée au préalable.

  • Galvanisé à chaud EN ISO 1461
  • Fabriqué en fonte nodulaire suivant la norme EN 1563
  • Facteur de sécurité 5:1
  • Homologué Lloyds Register
  • Homologué DIBt

FAQs des produits

A quoi sert l'évidement dans le type BA ?

Réponse : L'évidemment est utilisée pour serrer la tête hexagonale d'un boulon ou écrou pour l’empêcher de tourner et de permettre le serrage à l'aide de seulement une clé.

Pourquoi les crapauds BA / BB ont des longueurs d’aile spécifiques?

Réponse : Les crapauds type BA et BB ont des longueurs de talon spécifiques qui sont montrés avec la dimension E dans notre documentation technique. La longueur de talon est utilisée en combinaison avec l'épaisseur des cales d'épaisseur pour assurer que le crapaud peut se connecter si près de 90 degrés par rapport à l’aile que possible. Nos crapauds type BB et BA sont disponibles en 3 longueurs de talon 1,2 et 3. Un tableau de calcul est disponible dans notre catalogue ou dans la partie Ressources sous la rubrique « prescrire BeamClamp ».

Doit-on toujours utiliser la BA et BB ensemble?

Réponse : Non, les types BA ou BB peuvent être utilisés seules lorsque le serrage d’une seule section d'acier est nécessaire. Dans cette situation, la référence BA est généralement utilisée pour faciliter l'installation, car le serrage peut être réalisé en utilisant un seul outil. La référence BB peut être utilisé, mais 2 clés de sont nécessaires pour l'installation.

Quelles calles d’épaisseur dois-je utiliser avec les types BA / BB?

Réponse : Les références BF1, BG1 et BH1 sont tous conçus pour fonctionner avec les crapauds BA et BB. Ces cales d’épaisseur sont utilisées pour assurer que le crapaud est installé aussi près de 90° sur l'acier que possible.

Spécifications techniques

FASTFIT est une solution en kit pour fixer les charpentes sans soudure ou perçage. Le système est livré avec un cadre qui entoure les fers et qui se glisse de façon à fixer les crapauds en bonne position. Une fois que le cadre est en place, le trou en oblong permet d’insérer les crapauds avec le boulon.

Il n’est pas nécessaire de faire fabriquer une plaque de montage et la visserie est fourni dans le kit.

Les charges de travail sont basées sur des assemblages testés dans des conditions courantes.

Code produit Diamètre du boulon Qualité du boulon Longueur du boulon (mm)   Taille globale (mm) L'épaisseur de la bride
(mm)

Largeur de bride (mm)

 Couple de serrage
(Nm)		 Résistance à la traction (kN) (par 4 boulons) Frottement SWL (kN) (par 4 boulons)
BCFF16 M16 8.8 130 350 x 350 3 to 27 65 to 190 150 21.19 5.08

Ne dépassez pas la charge de travail sécurisée (SWL) spécifiée

Les charges ci-dessus utilisent un facteur de sécurité de 5 à 1

                                                                                                            Angles réalisables avec Fast Fit

    Largeur de bride - Section supérieure
  mm 63.5 76.2 88.9 101.6 114.3 127.0 139.7 152.4 165.1 177.8 190.5
Largeur de bride - Section inférieure 63.5 45 45 50 50 50 55 55 60 65 70 75
76.2 45 45 50 50 50 55 55 60 65 70 75
88.9 50 50 50 50 55 55 55 55 65 70 75
101.6 50 50 50 50 55 55 55 55 65 70 75
114.3 50 50 50 50 50 55 55 55 65 70 75
127.0 55 55 55 55 55 55 55 55 65 70 75
139.7 55 55 55 55 55 55 55 55 65 70 75
152.4 60 60 60 60 60 60 60 65 65 70 75
165.1 65 65 65 65 65 65 65 65 65 70 75
177.8 70 70 70 70 70 70 70 70 70 75 75
190.5 75 75 75 75 75 75 75 75 75 75 80
